 Nachrichtengerät 1

Flugzeugfunkanlage FuG 10

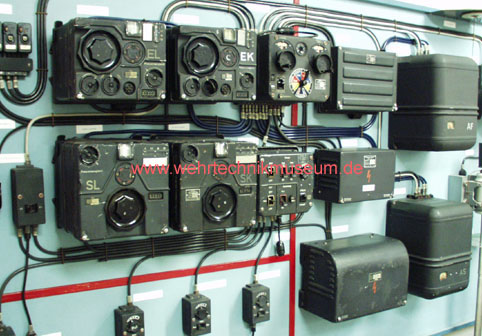

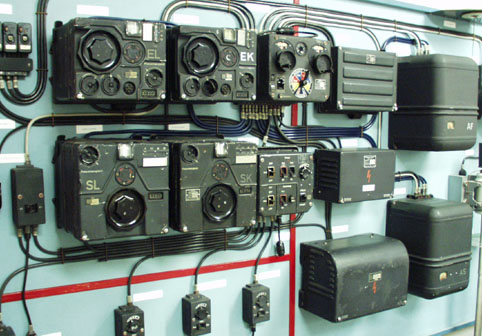

Die Standard-Flugzeugfunkanlage FuG 10 für alle größeren Flugzeuge der Luftwaffe wird hier gezeigt als
komplette und funktionsfähig verschaltete
Demonstrationsanlage

Das Fug 10 erlaubte

Morsefunkverkehr auf Lang- und Kurzwelle

Sprechverkehr der Besatzungsmitglieder untereinander über
eine eingebaute Bordsprechanlage

Telefonie auf Kurzwelle (mit Telefoniezusatzgerät) Bord-zu-Bord und Bord-zu-Erde

1936-37 entwickelte Firma Lorenz die Flugzeugfunkanlage FuG 10 für die deutsche Luftwaffe.
Ab 1939 wurden damit vorzugsweise größere Flugzeuge mit mehreren Besatzungsmitgliedern ausgerüstet (z.B. Ju 88, He 111, Do 217, Me 110).
Der Gerätesatz FuG 10 wurde zum Standardtyp erklärt. Lorenz und zahlreiche Lizenzfirmen bauten bis Kriegsende fast 100.000 Anlagen.

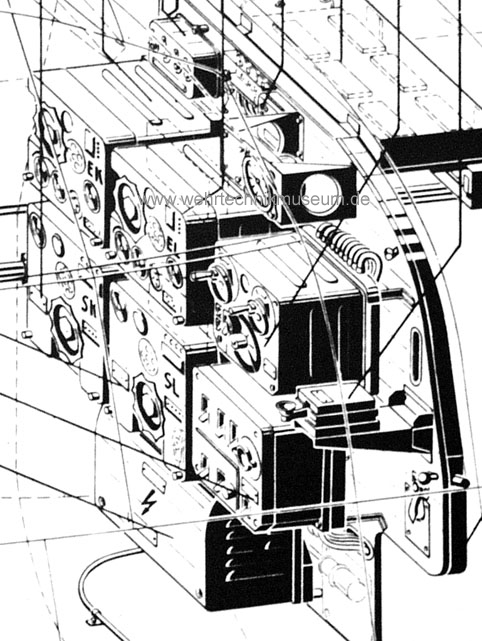

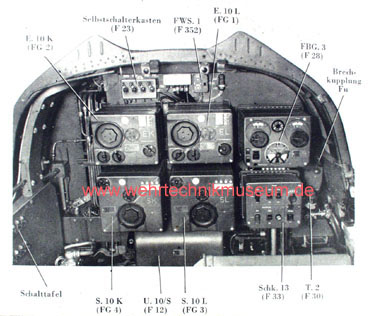

Foto (links oben) und Zeichnung (rechts oben) zeigen den Arbeitsplatz eines Funkers mit allen
Bedienungs- und Betriebsgeräten

---
---
---

---
---
---

Dazu gehören u.a.
Selbstschalter (Einschalten, Überlastungsschutz),
Sender und Empfänger für Lang- und Kurzwelle (EL - SL - EK - SK) - je vier rastbare Frequenzen,
Antennenfernbedienungsgerät - Wahl des Gerätesatzes, Abstimmung der Antenne (Fest- oder Schleppantenne), Auslassen und Aufholen der elektrisch betriebenen Schleppantenne (Länge 75 m),
Funkerschaltkasten - zentrales Steuergerät für die angeschlossenen Kopfhörer und Mikrofone der Besatzung,
Telefoniegerät für den Wechsel von der Betriebsart Telegrafie auf Telefonie,
Morsetaste für den Telegrafiebetrieb, auch als Sprechtaste für den Telefoniebetrieb.

Selbstschalter (oben)

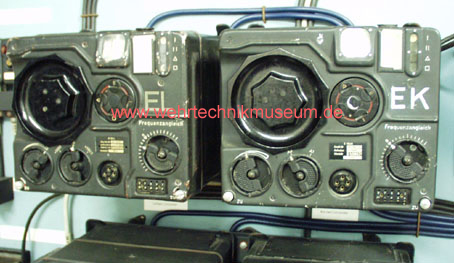

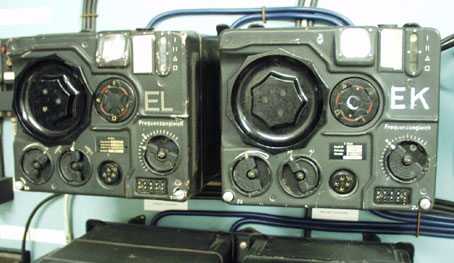

Empfänger Langwelle und Kurzwelle (links)

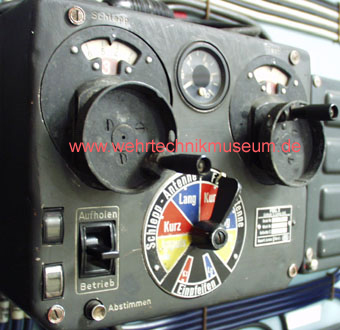

Anschlussdose (oben) Antennenfernbedienungs-
gerät (links)

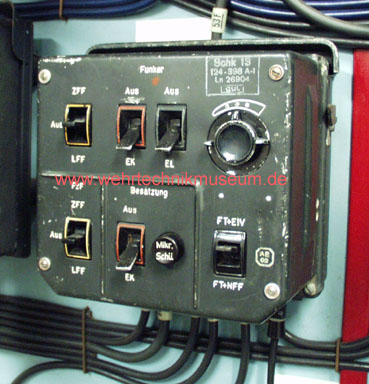

Funkerschaltkasten (rechts)

Im Röhrengerät RG (siehe Typenschild links) befindet sich der Verstärker für die Bordsprechanlage

Beim Betrieb oder Prüfen der Anlage bei gelandeten Flugzeugen ist der Anschluss einer Außenbatterie an die Steckdose "Anschluss für elektr. Bordnetz" erforderlich. (rechts)

Frequenzbereich
Reichweiten

Senderleistung

Antennen

Energiebedarf

Langwelle 300-600 kHz, Kurzwelle 3000-6000 kHz
Langwellenbereich 200-500 km
Kurzwellenbereich 1000-2000 km
Telegrafie: 70 Watt
Telefonie:  40 Watt
2 Antennen; Fest- oder Schleppantenne, wählbar am Antennenfernbediengerät; Schleppantenne fernbedient
max. 800 Watt.
