Munition 2

 Hülsenkartusche der 15 cm Turmhaubitze

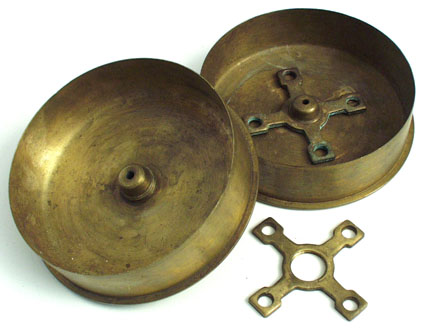

Vor vielen Jahren tauchten am Flohmarkt in Metz einige ganz kurze 15 cm Hülsen auf, die aus den ersten Blick recht eigenwillig scheinen.
Nachdem sie eine gewisse Ähnlichkeit mit den Hülsenstummeln der teilverbrennbaren 120 mm Hülse für den Leopard 2 der Bundeswehr aufweisen, tauchte zunächst die Vermutung auf, es könnte sich um ein ähnliches dreiteiliges Hülsensystem gehandelt haben, wobei das aufgeschraubte Kreuz als Verbindungselement zu interpretieren wäre.

Klarheit brachten die Sondervorschriften für die Fußartillerie im Abschnitt D. Munition von 1903

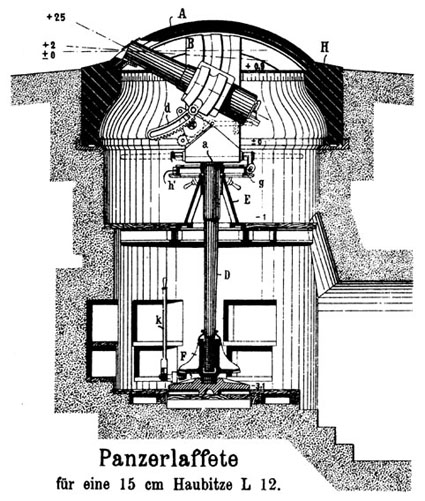

Die Hülsenstummel sind Bestandteil der Treibladung für die 15 cm Turmhaubitze (im 15 cm Haubitz-Panzer-Turm 95), die vor allem um Metz eingebaut war.

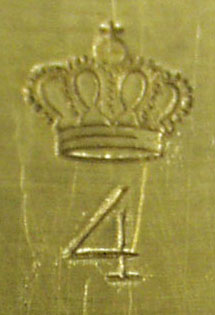

Bodenstempel von 15 cm-Hülsen im Museum
Hersteller: Polte, Magdeburg 1897 und Patronenfabrik Karlsruhe 1901

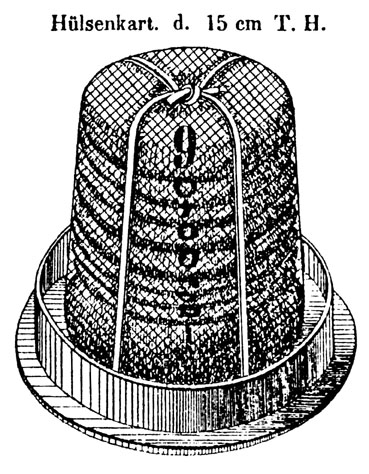

Die vollständige Kartusche bildet die schußtafelmäßige Ladung 9 (insgesamt 1,1 kg). Durch Abnehmen der Teilkartuschen werden die übrigen schußtafelmäßigen Ladungen 8, 7, 6, usw. bis 1 gebildet.

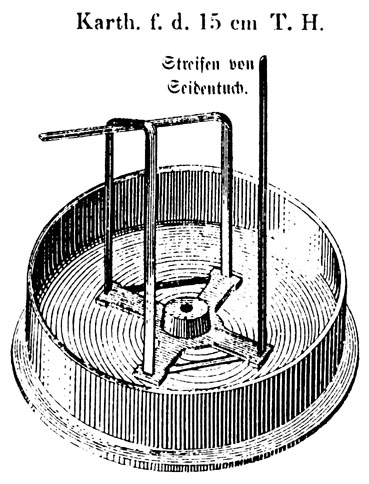

Die Kartusche ist auf eine Kartuschhülse gebunden, die die Abdichtung beim Schusse herbeiführt. Sie besteht aus der eigentlichen Kartuschhülse und dem Kreuz. Die napfartige Kartuschhülse, aus Messing gefertigt, bildet in ihrem vorderen Teil den Liderungskegel. In der Mitte des Bodens befindet sich das Zündschraubenlager mit innerem Gewinde für die Schlagzündschraube und einem Brandloch. Der in das Innere der Hülse vorstehende Teil des Zündschraubenlagers hat außen ein Gewinde für das Kreuz. Das Kreuz aus Messing ist auf die Hülse aufgeschraubt; die Enden seiner Arme sind zum Durchziehen der Streifen aus Seidentuch durchlocht .

Abmessungen:
Rand-Außendurchmesser 169 mm
Hülsenmund-Außendurchmesser 159 mm
Hülsenlänge 45,5 mm

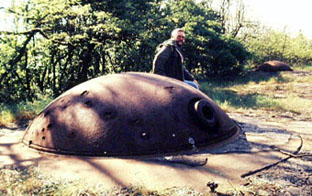

links:
Metz
Feste Graf Haeseler
Werk St. Blaise
15 cm Haubitzbatterie
Panzerturm Modell 95 (Aufnahme vom Mai 1990)

unten:
Feste Graf Haeseler:
Bodenstück mit halbgeöffnetem Verschluss - im Rohr steckt noch eine 15 cm Hülse
(Aufnahme vom Mai 1975)
